阻火器的简介及结构

发表时间:2021-05-17 14:13

天然气阻火器于安裝在输送可燃性气体如回电炉然料气、纯天然报、石油液化气、煤矿业瓦斯排出的管道网,也适合于

民用型液化气管道,广泛运用于冶金工业、化工厂等领域的燃气输送管道,如热处理炉然料气、石油液化气、煤矿业瓦斯排

放、道。可合理地断开因快速气旋中脏物与壁厚大幅度磨擦造成的明火,避免异常状况下火苗在管道中的反向

散播。避免管道爆燃安全事故的产生。

天然气阻火器适用范围:

1、输送可燃性气体的管道上

2、火把系统软件

3、工业废气点燃

4、热处理炉然料气的管在网上

5、燃气管道

6、煤矿业瓦斯排放系统

阻火器安裝应用维护保养事宜以下:

1、阻火器在运送,存放全过程中,应留意防水防雨防水和禁油。

2、与管道阻火器联接的管道或配件法兰盘垫圈应取用淬火变软的铝块,金属片或铜线。

3、管道阻火器安裝在管道之后,应按控制系统设计要求开展系统软件抗压强度严实型性及泄露量实验,并开展独特的洁扫解决。

4、阻火器在长期性停止使用后,再应用时要再次完全开展独特的清理解决。

产品材质及参数:

公称口径:

DN15-200

压力压力:

1.6MPa-6.4Mpa

工作温度:

-20℃- 480℃

阀体材质:

铸钢WCB、不锈钢 304   304L   316   316L

阻火芯材质:

不锈钢阻火波纹板

密封圈垫片:

丁晴橡胶、聚四氟乙烯金属垫片

制造标准

GB5908-86 SY7511-87

防爆等级:

BS 5501:ⅡA ⅡB ⅡC

阻火器尺寸:

公称口径

DN(mm)

重量(K

G/台)

外形尺寸(mm)

L

H

D

K

n-d

15

5

125

187

95

65

4*14

20

5

125

187

105

75

4*14

25

6

130

192

115

85

4*14

32

8

150

215

135

100

4*18

40

9.5

170

225

150

110

4*18

50

12

190

245

165

125

4*18

65

15.5

205

255

180

145

8*18

80

19

220

265

200

160

8*18

100

22

240

285

220

180

8*18

125

32

280

305

245

2010

8*18

150

41

330

325

285

240

8*22

200

58

380

370

340

295

12*22

250

80

450

410

405

355

12*26

300

120

520

445

460

410

12*26

350

-

595

465

520

470

16*26

400

-

645

495

580

525

16*30

450

-

710

525

640

585

20*30

500

-

780

565

715

650

20*33

600

-

895

595

840

770

20*36

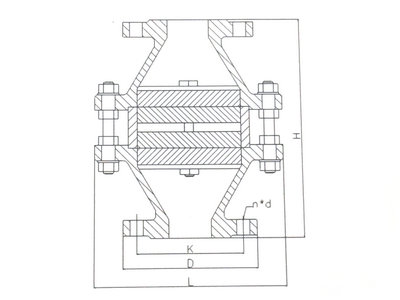

阻火器结构图:
